Určení a použití
Filtry jsou určeny k zachycování mechanických nečistot z kapalin a plynů a ke změkčování vody za níže uvedených technických parametrů.
Technický popis
Filtry jsou sestaveny ze skleněných dílů, do kterých je vkládána filtrační náplň (viz. tabulky). Kromě filtračních vložek katexu není náplň součástí dodávky. Filtrační vložky se vyrábějí z polypropylenu ve třech řadách a jsou schopny zachycovat částice od 2,5 nebo 10 µ podle provedení. Z jednotlivých filtračních prvků lze sestavit filtrační jednotku (např. SFJ 300) nebo po doplnění čerpadlem a dalšími prvky filtrační stanici.
|
Filtr SFJ DN 300 |
připojovací koncovky |
náplň |
provozní přetlak (kPa) |
max. průtok (l/hod) |
max. teplota (°C) |
objednací číslo (ČJK) |
|
oliva o 22 (25 RK) |
filtr. vložky |
100 |
3000 |
55 |
632 611 732 310 |
|
Filtr SVF 5 DN 300 |
| připojovací koncovky |
náplň |
provozní přetlak (kPa) |
max. průtok (l/hod) |
max. teplota (°C) |
objednací číslo (ČJK) |
|
oliva o 22 (25 RK) |
filtr. vložky |
100 |
3000 |
55 |
632 611 732 510 |
|
Filtr UNI DN 300 |
připojovací koncovky |
náplň |
provozní přetlak (kPa) |
max. průtok (l/hod) |
max. teplota (°C) |
objednací číslo (ČJK) |
|
oliva o 22 (25 RK) |
filtr. písek, aktivní uhlí |
100 |
3000 |
55 |
632 611 733 501 |
|
Filtr FN DN 80 |
připojovací koncovky |
náplň |
provozní přetlak (kPa) |
max. průtok (l/hod) |
max. teplota (°C) |
objednací číslo (ČJK) |
|
25 KZ |
filtr. vložka |
300 |
4000 |
70 |
632 611 731 110 |
25 RK |
|
|
|
|
111 |
oliva o 22 |
|
|
|
|
105 |
oliva o 33 |
|
|
|
|
106 |
|
Filtr MIRA DN 100 |
připojovací koncovky |
náplň |
provozní přetlak (kPa) |
max. průtok (l/hod) |
max. teplota (°C) |
objednací číslo (ČJK) |
|
oliva o 10 |
katex, filtr. písek, aktivní uhlí |
300 |
80 |
40 |
632 611 325 071 |
 |

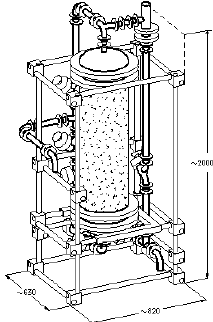

Pískový filtr DN 300
Dodáván jako samostatný celek se "vstupem stanic" typu PP |
připojovací koncovky |
náplň |
provozní přetlak (kPa) |
max. průtok (l/hod) |
max. teplota (°C) |
objednací číslo (ČJK) |
|
25 RK |
filtr. písek, aktivní uhlí |
150 |
1000 |
70 |
632 611 700 001 |
Pískový filtr DN 300
Dodáván jako předfiltr k DEMI stanicím bez "vstupu stanic".
Vhodnost použití je třeba převodem konzultovat |
připojovací koncovky |
náplň |
provozní přetlak (kPa) |
max. průtok (l/hod) |
max. teplota (°C) |
objednací číslo (ČJK) |
25 RK |
filtr. písek, aktivní uhlí |
150 |
1000 |
70 |
632 611 700 002 |
|
