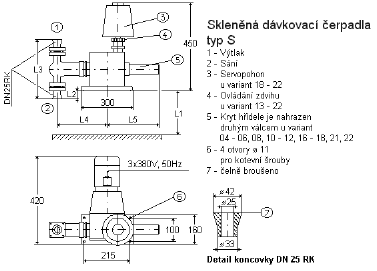

Skleněná dávkovací čerpadla - typ S
Určení a použití
Čerpadel se používá k laboratornímu, poloprovoznímu i provoznímu použití v chemii, potravinářství, farmacii a na jiných pracovištích obdobného charakteru. Slouží k přečerpávání, případně spojitému dávkování těch kapalin, které jsou chemicky agresivní nebo není žádoucí jejich styk s kovy. Přečerpávané kapaliny, které nesmějí obsahovat tuhé příměsi, přicházejí do styku pouze se sklem a PTFE.
Pro vyrovnání tlakových rázů, které vznikají pulsováním pístu čerpadla, je možné doplnění vzdušníkem.
|
|
Určení a použití
Čerpadel se používá k laboratornímu, poloprovoznímu i provoznímu použití v chemii, potravinářství, farmacii a na jiných pracovištích obdobného charakteru. Slouží k přečerpávání, případně spojitému dávkování těch kapalin, které jsou chemicky agresivní nebo není žádoucí jejich styk s kovy. Přečerpávané kapaliny, které nesmějí obsahovat tuhé příměsi, přicházejí do styku pouze se sklem a PTFE.
Pro vyrovnání tlakových rázů, které vznikají pulsováním pístu čerpadla, je možné doplnění vzdušníkem.
označení
varianty |
L1
(mm) |
L2
(mm) |
L3
(mm) |
L4
(mm) |
L5
(mm) |
první větev |
druhá větev |
obj. číslo (ČJK) 426 |
průtok (l/hod) |
tlak (MPa) |
průtok (l/hod) |
tlak (MPa) |
neregulační čerpadla |
01 |
min.400 |
38 |
304 |
250 |
270 |
250 |
0,12-0,34 |
- |
- |
371 121 001 |
02 |
min.400 |
38 |
304 |
250 |
270 |
120 |
0,12-0,34 |
- |
- |
003 |
03 |
min.400 |
38 |
304 |
250 |
270 |
60 |
0,12-0,34 |
- |
- |
005 |
04 |
min.400 |
38 |
304 |
250 |
250 |
250 |
0,12-0,34 |
250 |
0,12-0,34 |
002 |
05 |
min.400 |
38 |
304 |
250 |
250 |
120 |
0,12-0,34 |
120 |
0,12-0,34 |
004 |
06 |
min.400 |
38 |
304 |
250 |
250 |
60 |
0,12-0,34 |
60 |
0,12-0,34 |
006 |
07 |
min.400 |
53 |
334 |
321 |
270 |
900 |
0,09-0,12 |
- |
- |
007 |
08 |
min.400 |
53 |
334 |
321 |
321 |
900 |
0,09-0,12 |
900 |
0,09-0,12 |
008 |
09 |
min.400 |
53 |
334 |
321 |
270 |
450 |
0,09-0,12 |
- |
- |
009 |
10 |
min.400 |
53 |
334 |
321 |
321 |
450 |
0,09-0,12 |
450 |
0,09-0,12 |
|
11 |
min.400 |
53 |
334 |
321 |
321 |
900 |
0,09-0,12 |
250 |
0,12-0,34 |
|
12 |
min.400 |
53 |
334 |
321 |
321 |
450 |
0,09-0,12 |
120 |
0,12-0,34 |
|
regulační čerpadla bez servopohonu |
13 |
min.400 |
38 |
304 |
250 |
270 |
0-250 |
0,12-0,34 |
- |
- |
371 521 001 |
14 |
min.400 |
38 |
304 |
250 |
250 |
0-250 |
0,12-0,34 |
0-250 |
0,11-0,34 |
003 |
15 |
min.400 |
53 |
334 |
321 |
270 |
0-900 |
0,09-0,12 |
- |
- |
005 |
16 |
min.400 |
53 |
334 |
321 |
321 |
0-900 |
0,09-0,12 |
0-900 |
0,09-012 |
007 |
17 |
min.400 |
53 |
334 |
321 |
321 |
0-900 |
0,09-0,12 |
0-250 |
0,12-0,34 |
009 |
regulační čerpadla se servopohonem |
18 |
min.400 |
38 |
304 |
250 |
250 |
0-250 |
0,12-0,34 |
0-250 |
0,12-0,34 |
371 521 004 |
19 |
min.400 |
38 |
304 |
250 |
270 |
0-250 |
0,12-0,34 |
- |
- |
002 |
20 |
min.400 |
53 |
334 |
321 |
270 |
0-900 |
0,09-0,12 |
- |
- |
006 |
21 |
min.400 |
53 |
334 |
321 |
321 |
0-900 |
0,09-0,12 |
0-900 |
0,09-0,12 |
008 |
22 |
min.400 |
53 |
334 |
321 |
321 |
0-900 |
0,09-0,12 |
0-250 |
0,12-0,34 |
010 |
Skleněná dávkovací čerpadla neregulační a bez servopohonu mohou být na přání dodávána s elektromotory pro prostředí SNV 1.
Skleněná dávkovací čerpadla - typ E
Určení a použití
Dávkovací čerpadlo typu E umožňuje nastavit čerpané množství kapal. ve dvou rozsazích do 999,9 l a 9999 l. Dávkování lze ocejchovat v dané provozní aparatuře podle konkrétních provozních podmínek (přetlak, měrná hmotnost kapaliny). Požadované dávky čerpané kapaliny lze nastavovat a zároveň odečítat na řídící jednotce čerpadla. K čerpadlu může být připojena kapacitní sonda pro zjišťování zaplněnosti dopravního potrubí.
Konstrukce čerpadla vychází z osvědčené řady S. Přečerpávaná kapalina vstupuje svisle odspodu sacím hrdlem přes sací ventil do pracovního válce. Kmitavý pohyb teflonového vlnovce způsobuje sání a výtlak. Čerpadlo se vyznačuje čistotou provozu vlivem bezucpávkové konstrukce, čerpaná kapalina přichází do styku pouze se sklem a teflonem.
Technická data typu E
| rychlost čerpání |
600 l/hod |
| maximální výtlak |
0,12 MPa |
| I. rozsah |
999,9 l |
| II. rozsah nastavitelné dávky |
9999 l |
| přesnost opakování dávky |
0,5 % |
Objednací čísla
|
s řídící jednotkou |
426 311 947 001 |
|
maximální výtlak |
002 | |
