I-DPE 4 S
1 varný kotlík s chladičem, přepadovou a odpadní trubicí
2 zásobní baňka 20 l
3 víko se svorkovnicí
4 elektrodové topení
5 deflegmační vložka
6 odkalovací miska
7 elektroda pro svod únikových proudů |
typ destilačního přístroje |
I-DPE4S |
provozní napětí (V) |
220 |
jmenovitý příkon (kW) |
2,8 |
max. trvalé proudové zatížení (A) |
12,7 |
specif. příkon (W/litr destilované vody) |
720+70 |
tlak vstupní vody |
0,1-0,6 MPa |
|
celková spotřeba vstupní vody o teplotě 9-12 °C (l/hod) |
30-50 |
výkon přístroje (l/hod) |
3-4 |
hmotnost přístroje (kg) |
*15 |
hlavní stavební rozměry: |
šířka |
350 |
hloubka |
350 |
výška |
1000 |
* bez destilované vody v zásobníku
|
I-DPE 4 Z
1 varný kotlík s chladičem, přepadovou a odpadní trubicí
3 víko se svorkovnicí
4 elektrodové topení
5 deflegmační vložka
6 odkalovací miska
7 elektroda pro svod únikových proudů |
typ destilačního přístroje |
I-DPE4Z |
provozní napětí (V) |
220 |
jmenovitý příkon (kW) |
2,8 |
max. trvalé proudové zatížení (A) |
12,7 |
specif. příkon (W/litr destilované vody) |
720+70 |
tlak vstupní vody |
0,1-0,6 MPa |
|
celková spotřeba vstupní vody o teplotě 9-12 °C (l/hod) |
30-50 |
výkon přístroje (l/hod) |
3-4 |
hmotnost přístroje (kg) |
10 |
hlavní stavební rozměry: |
šířka |
300 |
hloubka |
300 |
|
výška |
850 |
|
I-DPE 10, I-DPE 10 ZF
1 varný kotlík
2 přepadová trubice
3 víko se svorkovnicí
4 elektrodové topení
5 deflegmační vložka
7 elektroda pro svod únikových proudů
8 víko s chladičem |
typ destilačního přístroje |
I-DPE10 |
I-DPE10ZF |
provozní napětí (V) |
3x380 |
3x380 |
jmenovitý příkon (kW) |
5,9-10,5 |
5,9-10,5 |
max. trvalé proudové zatížení (A) |
16 |
16 |
specif. příkon (W/litr destilované vody) |
720+70 |
720+70 |
tlak vstupní vody |
0,1-0,6 MPa |
0,1-0,6 MPa |
|
celková spotřeba vstupní vody o teplotě 9-12 °C (l/hod) |
110-150 |
110-150 |
výkon přístroje (l/hod) |
7,4-14,5 |
7,4-14,5 |
hmotnost přístroje (kg) |
15 |
cca 30 |
hlavní stavební rozměry: |
šířka |
350 |
730 |
hloubka |
350 |
400 |
|
výška |
900 |
1050 |
|
I-DPE 30
1 varný kotlík
2 přepadová trubice s odpadní trubicí
3 víko se svorkovnicí
4 elektrodové topení
5 deflegmační vložka
6 odkalovací miska
7 elektroda pro svod únikových proudů
9 koncový chladič |
typ destilačního přístroje |
I-DPE30 |
provozní napětí (V) |
3x380 |
jmenovitý příkon (kW) |
19,9-26,6 |
max. trvalé proudové zatížení (A) |
max. 40 |
specif. příkon (W/litr destilované vody) |
720+70 |
tlak vstupní vody |
0,1-0,6 MPa |
|
celková spotřeba vstupní vody o teplotě 9-12 °C (l/hod) |
300-400 |
výkon přístroje (l/hod) |
28-35 |
hmotnost přístroje (kg) |
70 |
hlavní stavební rozměry: |
šířka |
500 |
hloubka |
500 |
|
výška |
1500 |
stojanové provedení: |
hmotnost přístroje |
90 |
hl. stavební rozměry: |
šířka |
1000 |
hloubka |
580 |
|
výška |
2200 |
|
I-RDPE
1 1. stupeň - varný kotlík s chladičem
2 2. strupeň - varný kotlík s chladičem a zásobní baňkou na redestilovanou vodou
3 hlídač hladiny
4 ovládací panel
5 zásobník na destilovanou vodu
6 nosná konstrukce |
|
typ destilačního přístroje |
I-RDPE |
provozní napětí (V) |
3x380 |
jmenovitý příkon (kW) |
8-12,6 |
max. trvalé proudové zatížení (A) |
26 |
specif. příkon (W/litr destilované vody) |
720+70 |
tlak vstupní vody |
0,1-0,6 MPa |
|
celková spotřeba vstupní vody o teplotě 9-12 °C (l/hod) |
150-190 |
výkon přístroje (l/hod) |
7,4-14,5 |
hmotnost přístroje (kg) |
cca 150 |
hlavní stavební rozměry: |
šířka |
1000 |
hloubka |
580 |
|
výška |
2250 |
|

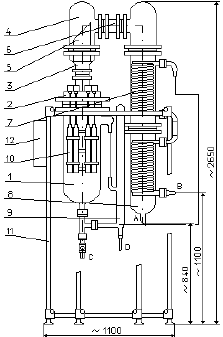

1 varný kotlík
2 víko
3 redukce
4 kopule
5 deflegmační vložka
6 trubka
7 chladič
8 koncový chladič
9 přepadová trubice
10 elektrodové topení
11 nosná konstrukce
12 ovládací panel
|
|
typ destilačního přístroje |
I-DPE60 |
provozní napětí (V) |
3x380 |
jmenovitý příkon (kW) |
2x20,5 |
max. trvalé proudové zatížení (A) |
63 |
specif. příkon (W/litr destilované vody) |
720+70 |
tlak vstupní vody |
0,1-0,6 MPa |
|
celková spotřeba vstupní vody o teplotě 9-12 °C (l/hod) |
750-1000 |
výkon přístroje (l/hod) |
55-65 |
hmotnost přístroje (kg) |
cca 2400 |
hlavní stavební rozměry: |
šířka |
1110 |
hloubka |
680 |
|
výška |
2650 |
|
1 varný kotlík
2 víko
3 redukce
4 kopule
5 deflegmační vložka
6 trubka
7 chladič
8 koncový chladič
9 přepadová trubice
11 nosná konstrukce
13 topný had |
|
typ destilačního přístroje |
DPP50 |
DPP90F |
tlak vstupní vody |
0,1-0,6 MPa |
0,1-0,6 MPa |
|
celková spotřeba vstupní vody o teplotě 9-12 °C (l/hod) |
550-650 |
950-1000 |
výkon přístroje (l/hod) |
50 |
90 |
hmotnost přístroje (kg) |
cca 210 |
cca 280 |
hlavní stavební rozměry: |
šířka |
1110 |
1110 |
hloubka |
680 |
680 |
|
výška |
2650 |
2600 |
spotřeba topné páry |
55-57 |
100-105 |
Podmínky pro zástavbu:
|
a přívod elektrického proudu
(IDPE4)
- 220 V, 16 A, 50 HZ
(IDPE10)
- 3 x 380 V/ 220 V, 50 Hz
(IDPE4)
- 15 A, min. 2 x 2,5 mm2 Cu
(IDPE10)
- 20 A, min. 4 x 2,5 mm2 Cu
Přívody a, b, b' a c mohou být umístěny na levé nebo pravé straně přístroje, nikdy však nesmí být přívody el. proudu a vody na stejné straně.
b vývod studené vody
b' vývod studené vody trubkou o o 12 1/2", ukončenou rohovým ventilem K 90 °C s nást. na hadici o o 16 mm
c odpad o o 5/4" přes umyvadlový sifon, ukončený odpadním kalichem o o 80 mm T 2290, který umožňuje průtok vody teplé cca 60 °C |
 |
|
