     Vakuové cirkulační odparky jsou skleněné aparatury, určené pro odpařování zředěných roztoků v potravinářském, chemickém a farmaceutickém průmyslu, například při výrobě ovocných šťáv nebo biologického materiálu. Jako destilačních aparatur jich lze použít pro destilaci alkoholů (jedno, dvou i trojmocných), acetonu a jiných rozpouštědel. Použití odparek pro jiné technologie doporučujeme konzultovat.
     Standardní sestavy se vyrábějí ve výkonových řadách 5, 10, 25 a 50 l/hod - množství odpařené vody při tlaku v aparatuře cca 10 kPa a teplotě varu 45 °C. Pro jiná média a jiné provozní režimy se výkony odparek úměrně liší.

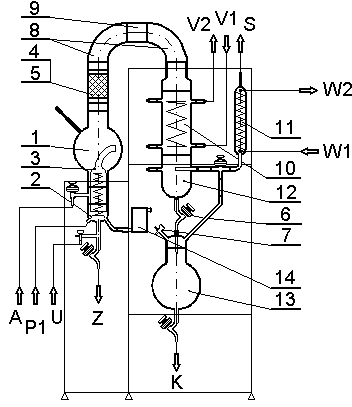

     Odparka se skládá z varné a kondenzační části (větve) - viz obrázek. Do provozu se uvede otevřením přívodního ventilu zpracovávaného roztoku A. Po dostoupení hladiny k hornímu okraji spirál bojleru se přívod A uzavře a otevře se přívod vakua S. Současně se postupným otevřením přivede topné médium P1 a otevře se přívod chladicí vody do chladiče V1 a dochlazovače W1. V2 a W2 jsou odvody (odpad) chladicí vody. Ve varné baňce 1 se pracovní roztok ohřívá ponorným bojlerem 2 na teplotu odpařování a cirkulačním nástavcem 3 se rozstřikuje na stěnu varné baňky. Páry se odvádějí frakčním válcem 4 s náplní 5, která zabraňuje úletu kapek do kondenzační části. Ochlazený pracovní roztok stéká po stěnách baňky do dolní části bojleru, znovu se ohřívá a cirkuluje ve varné baňce. Ustáleného varu se dosáhne regulací vakua, přívodu páry a pracovního roztoku (v případě kontinuálního provozu). Proti projevům utajeného varu je možno přisávat vzduch kohoutem U z ovzduší.
     Kondenzát je jímán do baňky, která je připojena na vakuum. V případě vypouštění kondenzátu K je nutno uzavřít výstup 6 z kondenzační větve a zrušit vakuum v baňce zavzdušňovacím kohoutem 7. Po dobu vypouštění se kondenzát v dolní části této větve hromadí. V případě dlouhodobějšího odpojení jímací baňky je nutno zastavit chod celé aparatury z důvodu nebezpečí nasání kondenzátu do vakua. Při vypouštění koncentrátu z varné baňky Z je třeba provoz odparky zastavit, tj. uzavřít přívod páry P1, uzavřít přívod vakua S a zavzdušnit aparaturu kohoutkem 7.

     Základní technické požadavky
- topné médium - převážně topná pára (přetlak max. 0,15 MPa, teplota do 125 °C)
- odvod kondenzátu - propojení do sběrného potrubí
- chladící voda (tlak do 0,35 MPa)
- přívod vakua
- přívod pracovního roztoku
- odběr zahuštěného roztoku
- odběr destilátu.

     Prostor pro stavbu a obsluhu odparky musí respektovat podmínky bezpečné práce podle charakteru pracovních látek (nebezpečí požáru, výbuchu, průmyslové škodliviny apod.). Pro tento charakter provozu se předpokládá, že vlastní aparatura je nainstalována tak, že jsou dodržena veškerá bezpečnostní opatření pro práce ve výbušném prostředí (v případě, že se pracuje s rozpouštědly z hlediska požáru nebezpečnými).

Vakuové cirkulační odparky se dodávají ve standardním provedení včetně nosné konstrukce.

     Posouzení pracovních podmínek odparky, korozní odolnosti těsnění, případné vybavení zásobníky, potrubím, měřícími a regulačními prvky a další technické podrobnosti je možno projednat v OTS v Pardubicích. Pro jednotlivé typy odparek lze objednat náhradní díly.

1   varná baňka 2   ponorný bojler 3   cirkulační nástavec 4   frakční válec 5   náplň (Raschigovy kroužky) 6   ventil 7   zavzdušňovací kohoutek 8   oblouk 9   válec 10 spirálový chladič 11 dochlazovač 12 vakuová předloha 13 jímací baňka 14 kontinuální odpouštěč kondenzátu
